按电压分段裁剪
24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。按对应标记裁剪，便于规划安装长度。
PRODUCT & PROFILE
实物与截面
一体挤出正发光 · 黑色壳体

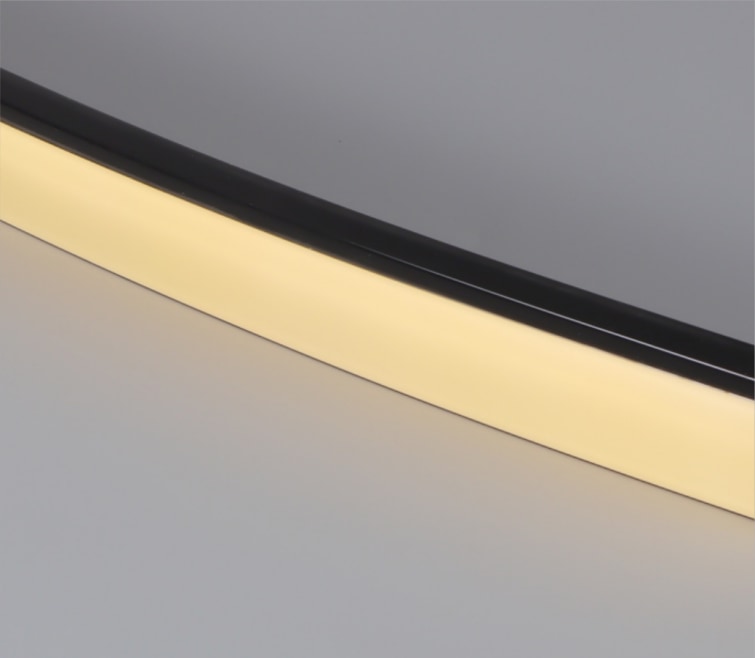

16 × 16 毫米正发光硅胶灯带（黑色壳体）— EF-1616-B
16 × 16 mm Front-Emitting Silicone LED Strip — Black Housing
站内参考号 / INTERNAL REF: EF-1616-B

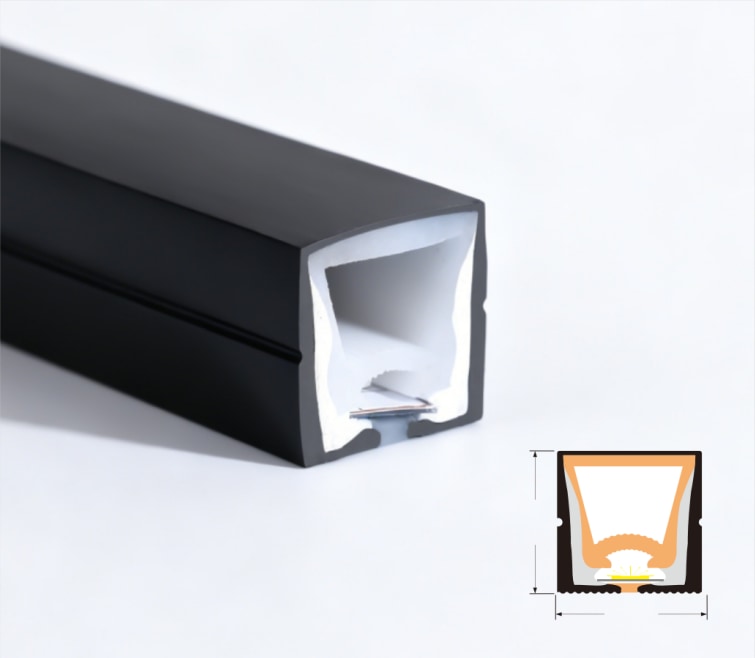

16 × 16 毫米黑色壳体截面，一体挤出硅胶灯体呈正面发光。按所选电压分段裁剪，适用于室内灯槽、建筑轮廓与户外线性照明。
- 截面尺寸 / Profile
- 16 × 16 毫米 · 黑色壳体
- 可选电压 / Voltage
- 低压 12V / 24V；高压 110V / 220V 可选
- 裁剪间距 / Cut Interval
- 24V：5 cm / 12V：2.5 cm
- 整卷供货 / Supply Roll
- 100–200 米 / 卷
- 质保 / Warranty
- 质保 3 年
- 使用环境 / Environment
- 可户外使用 · 端接配套密封
下单前确认电压、准确规格、连续长度与配件。
100–200 米整卷 · 质保 3 年
整卷供货便于项目备料，安装时按所需长度与供电方案分段。
可户外使用
可用于户外线性照明；端头、接线处与出线口使用配套密封系统。
AVAILABLE OPTIONS
规格型号
低压 12V/24V、高压 110V/220V 可选；详细规格表中的 12 行为低压光色参数，高压参数按高压版本确认，不代表表内所有光色及控制配置均可直接用于高压。
| 站内规格编号 | 光色 / 控制 | 色温 / 波长 | 低压电压 / Voltage | LED | 功率 / Wattage | 光效 / Efficacy | 显色指数 | 裁剪方式 | 最长连续长度 |
|---|---|---|---|---|---|---|---|---|---|
| EF-1616-B-3000K | 3000K | 3000K | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-4000K | 4000K | 4000K | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-6500K | 6500K | 6500K | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-RED | 红光 | 620-625 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-GREEN | 绿光 | 520-525 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-BLUE | 蓝光 | 460-470 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-YELLOW | 黄光 | 590-595 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-ORANGE | 橙光 | 600-610 nm | 12V / 24V | SMD 2835 · 120 LEDs | 9 W/m | 60-70 lm/W | 80/90 | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-CW | CW | — | 12V / 24V | SMD 2835 · 120 LEDs | 8 W/m | 60-70 lm/W | — | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-RGB | RGB | — | 12V / 24V | SMD 3535 · 120 LEDs | 5 W × 3/m | — | — | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-PIXEL | 像素控制 | — | 12V / 24V | SMD 3535 · 96 LEDs | 5 W × 3/m | — | — | 24V: 5 cm / 12V: 2.5 cm | 8 m |
| EF-1616-B-DMX512 | DMX512 | — | 12V / 24V | SMD 3535 · 96 LEDs | 5 W × 3/m | — | — | 24V: 5 cm / 12V: 2.5 cm | 8 m |
110V/220V 高压版本可选；裁剪要求、功率、LED 数量、连续供电长度、AC/DC 类型及光色/控制配置按高压版本确认，不套用 12V/24V 参数。
12V/24V 低压版本的裁剪间距为 24V：5 cm、12V：2.5 cm，沿对应标记裁剪；不套用到 110V/220V。
100–200 米为整卷供货长度，不代表单端可连续供电 100–200 米。12V/24V 规格表列出的最大连接长度为 8 米，高压版本的供电长度另按高压参数确认；现场需结合电压、功率与线路规划分段供电。
每款使用自身规格表的 LED 数量、功率与光效，不用同尺寸其他款代替。LED 数量基准需报价确认；光效单位为 lm/W，空白项不代表 0。
CW 的准确色温范围及控制方式需报价确认；RGB、Pixel 与 DMX512 按对应电源及控制方案匹配。
INSTALLATION SYSTEM
截面与安装配件
截面只决定空间基础，完整系统仍要同步确认端盖、出线、固定件、安装槽与电源连接方式。
- 配套端盖
- 出线端盖
- 安装卡扣
- 铝合金安装槽
- 柔性安装槽
一体挤出正发光 · 黑色壳体
产品概述
16 × 16 毫米黑色壳体款将硅胶灯体与正面发光面整合成连续线性外观。24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。整卷 100–200 米供货，质保 3 年。从整卷备料到分段安装，可根据项目长度、灯槽尺寸与所选光色配置对应系统。
16 × 16 毫米黑色壳体一体挤出正发光硅胶灯带，用于建筑轮廓、展示灯槽与户外线性照明。低压 12V / 24V；高压 110V / 220V 可选。24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。高压版本裁剪要求按高压参数确认。整卷 100–200 米供货，质保 3 年。可户外使用；裁剪后的端头、接线处和出线口需完成配套密封处理。
- 一体挤出硅胶灯体，正面发光
- 16 × 16 毫米 · 黑色壳体
- 低压 12V / 24V；高压 110V / 220V 可选
- 24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。
- 100–200 米整卷供货
- 质保 3 年
- 可户外使用，端接与接线处需配套密封
APPLICATIONS
应用场景
按 16 × 16 毫米黑色壳体的实际结构匹配灯槽和安装面；可用于建筑轮廓、商业展示、家具灯槽与户外景观线条。户外部分同时确认排水、端部密封和检修条件。
- 建筑轮廓线性照明
- 户外景观边缘照明
- 商业展示与陈列照明
- 家具及嵌入式灯槽
PROJECT FIT
选型提示
- 按 16 × 16 毫米黑色壳体的实际截面选安装位置与固定件。
- 先选择 12V/24V 低压或 110V/220V 高压版本，再按对应版本确认光色、控制方式、电源和配套端接；低压与高压部件不得混用。
- 24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。高压版本裁剪要求按高压参数确认。
- 光色与控制选项按所选电压版本独立选择，电源和控制器按实际负载匹配。
- 100–200 米为整卷供货长度，不代表单端可连续供电 100–200 米。12V/24V 规格表列出的最大连接长度为 8 米，高压版本的供电长度另按高压参数确认；现场需结合电压、功率与线路规划分段供电。
- 户外安装需选配对应电源、端盖和防水接线部件，裁剪与接线完成后检查端部密封；户外适用不等同于可长期浸水。
SERVICE
长期使用
整卷供货后按项目长度分段安装，保持灯体可靠支撑，避免急折、扭转与积热。电源、控制器和端头保留检修空间；户外安装后定期检查端盖、接头与出线密封。
BOUNDARY
注意事项
- 标称 IP67 的规格，防护等级仅在完整端接系统正确装配并密封后成立；裁剪或接线后须重新完成密封。
- 如选用 110V/220V 规格，须由专业人员安装，不得与 12V/24V 等低压版本的电源、接头及配件混用。
- 110V/220V 高压版本可选；裁剪要求、功率、LED 数量、连续供电长度、AC/DC 类型及光色/控制配置按高压版本确认，不套用 12V/24V 参数。
- CW 的准确色温范围及控制方式需在报价阶段确认。
- 户外项目需确认完整端接、密封与安装方式，不将单独认证图标作为成品认证承诺。
MORE PRODUCTS
其他产品型号
FAQ
常见问题
除了 12V/24V，还有高压版本可选吗？
低压 12V / 24V；高压 110V / 220V 可选。110V/220V 高压版本可选；裁剪要求、功率、LED 数量、连续供电长度、AC/DC 类型及光色/控制配置按高压版本确认，不套用 12V/24V 参数。
12V 和 24V 版本分别怎么裁剪？
24V 每 5 cm 一段裁剪；12V 每 2.5 cm 一段裁剪。按对应版本的裁剪标记操作，裁剪后使用匹配端盖与连接部件恢复密封。
100–200 米整卷可以直接整卷连续通电吗？
100–200 米为整卷供货长度，不代表单端可连续供电 100–200 米。12V/24V 规格表列出的最大连接长度为 8 米，高压版本的供电长度另按高压参数确认；现场需结合电压、功率与线路规划分段供电。
可以安装在户外吗？
可以。户外安装需选配对应电源、端盖和防水接线部件，裁剪与接线完成后检查端部密封；户外适用不等同于可长期浸水。
质保多长时间？
本系列质保 3 年。订货时确认适用型号、安装环境及具体质保条款。
16 × 16 毫米黑色壳体款如何选择安装槽？
按当前截面图核对宽度、高度，并用配套样品确认端盖、安装槽和出线方向；同尺寸的不同结构款不能只按名称替换。
